OVERCLOCKING >> FT-817 >> MOD >> MIGLIORARE l´AGC


Quanti di voi sono soddisfatti delle prestazioni dell'AGC del nostro amato 817? nessuno vero? se si usa la radiolina sui 40 -80 metri , dove spesso sono presenti  segnali forti, spesso l'AGC rimane completamente disattivato. al contrario , se impiegato con segnalini "pio-pio" funziona molto efficacemente. ... del resto è il solito problema dell'817, e fino a qui nulla di nuovo....

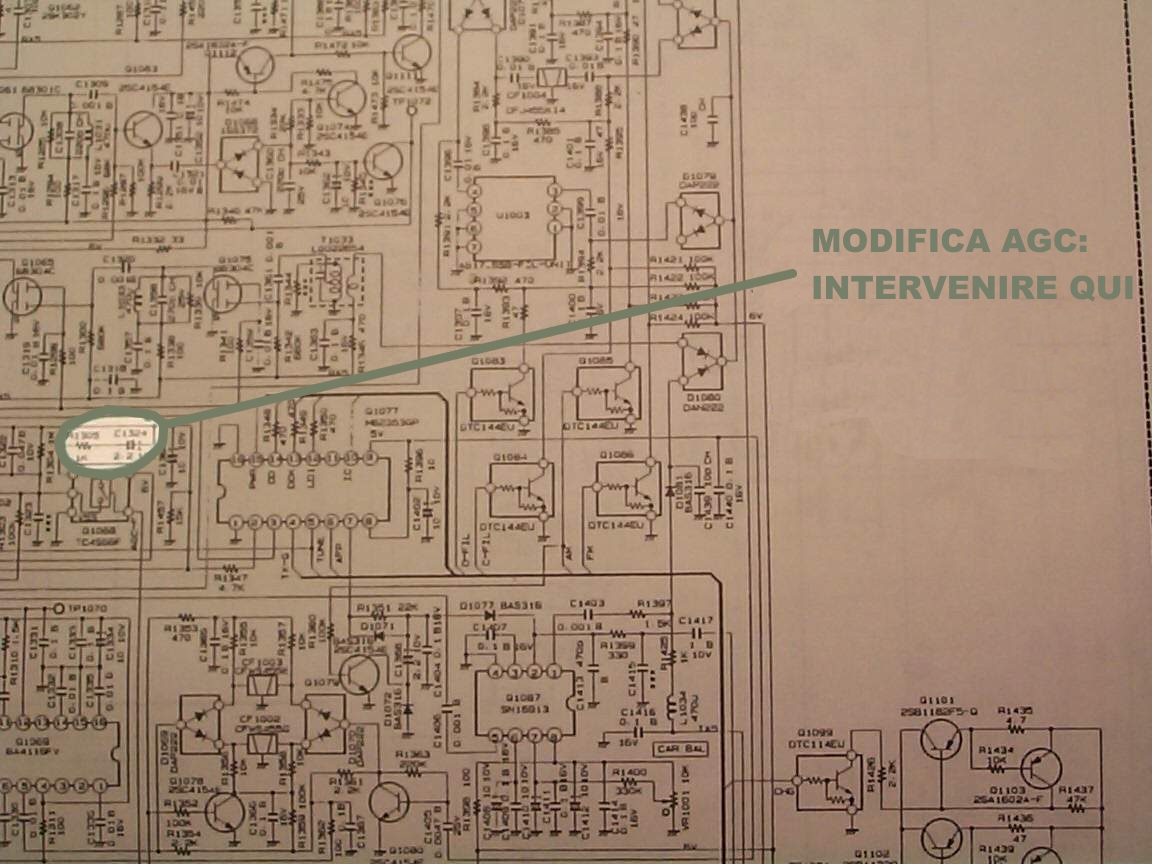

per risolvere questo fastidioso problema, basta mettere mano al vostro 817, aprirlo dal lato altoparlante, scollegare come al solito tutti i cavetti che trovate, e  asportate la scheda verde dopo aver tolto le solite 5 vitine. cercate il condensatore C1324 con valori da 1K e 2,2uF che è vicino al connettore "DATA" , vicino a questa si trova la resistenza R1305 .

 siamo a buon punto: adesso saldateci sopra un 10ohm in parallelo alla R1305 e 10uF in parallelo con il C1324 nel mio caso non ho componenti smd, ma va bene qualsiasi cosa , l'importante che si rispettino i valori.

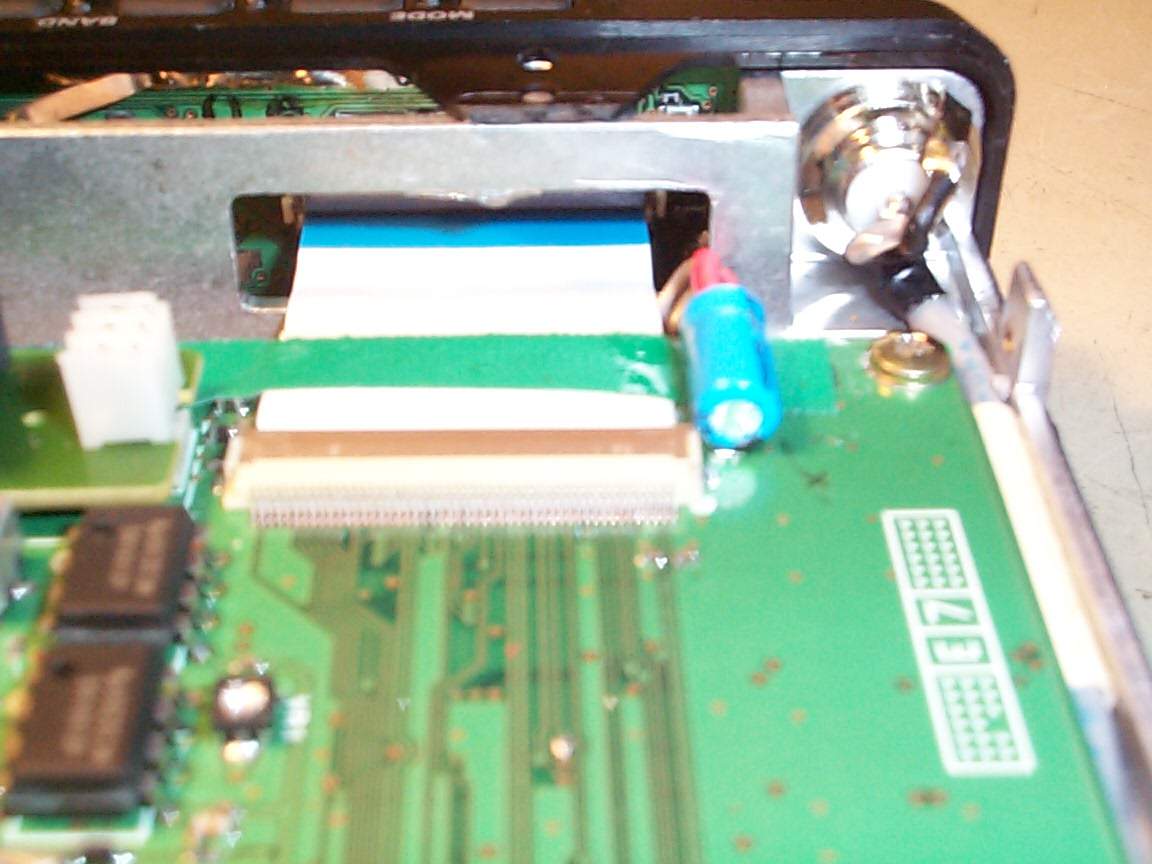

Come vedete ho addirittura collegato il condensatore da 10uF via cavo dall'altra parte della scheda per problemi di spazio. non sarà elegentissimo, ma funziona. Non superate i 10uF anche se sarebbe meglio caricargli sopra per esempio 470uF: l'S-meter potrebbe darvi valori non superiori a 6-7 dopo! lasciate i 10 che vanno già bene così...
